DER Multiboden In the Bow

Detailplanung

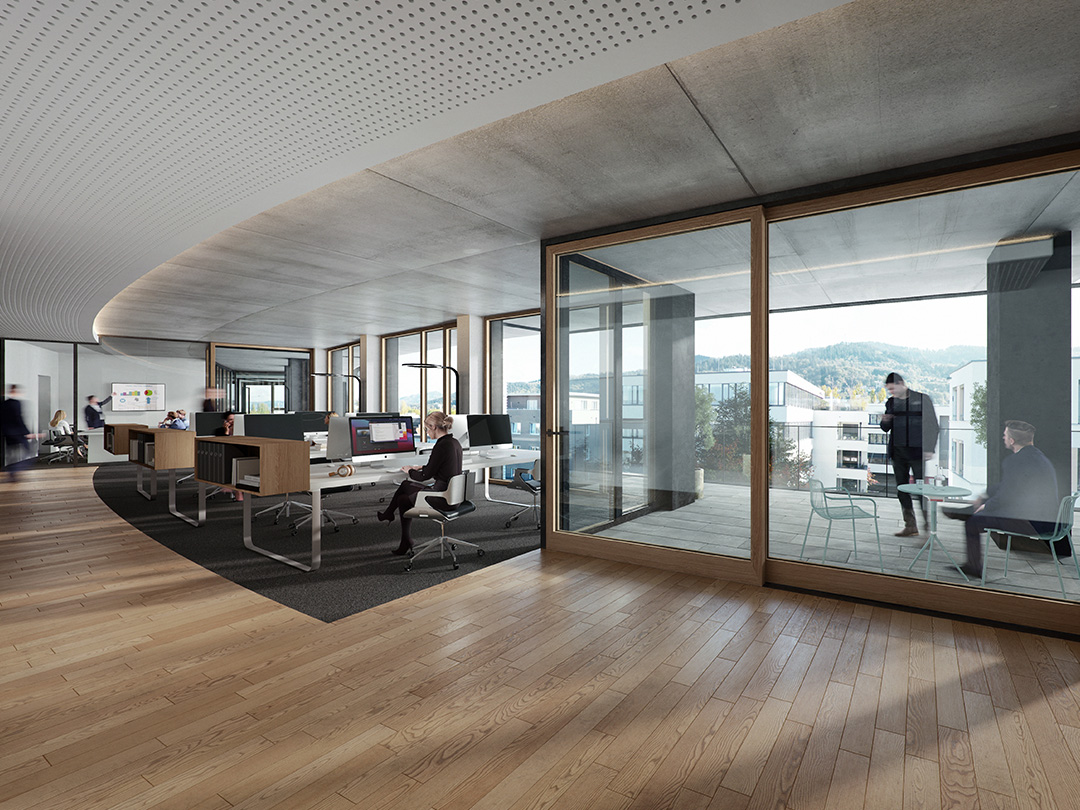

Dem ClimaLevel Multiboden wird im Freiburger Vorzeigeprojekt The Bow eine wichtige Rolle für die Schaffung einer maximalen thermischen Behaglichkeit zukommen.

Der Planungsprozess
Beim Multiboden wird die Estrichmasse thermisch genutzt. Dabei wird der Estrich wie bei einer konventionellen Fußbodenheizung durch Kunststoffrohre geheizt oder gekühlt. Die Zuluft zu den Büroräumen durchströmt den Hohlboden  unterhalb des thermisch aktiven Estrichs. Welche Planungsparameter sind zu beachten?

Heizleistung
Grundlage ist die Heizlastberechnung. Darauf aufbauend erfolgt eine Auslegung nach EN 1264 analog einer konventionellen Fußbodenheizung. Wenn man vereinfachend davon ausgeht, dass die systemintegrierte Zulufteinbringung isotherm erfolgt (Zulufttemperatur = Raumlufttemperatur), dann reicht es vollkommen aus, wenn der Boden rein auf den Transmissionswärmebedarf ausgelegt wird. Die Anlagenhydraulik mit dem Massenstrom des Heiz- bzw. Kühlwassers wird beim Projekt The Bow allerdings durch die gewünschte Kühlleistung bestimmt.

Kühlleistung
Natürlich können konventionelle Fußbodenheizungen auch zur Kühlung von Gebäuden herangezogen werden. Da im Kühlfall der konvektive Wärmeübergang zwischen Boden und Raumluft aber rapide abnimmt, beträgt die spezifische Kühlleistung einer reinen Fußbodenkühlung lediglich 20 bis 30 W/m2. Der ClimaLevel Multiboden steigert die Kühlleistung vor allem durch die Art der Zulufteinströmung. Die aufbereitete Außenluft strömt durch Boden-Luftauslässe zugfrei in den Raum und sorgt für eine Belebung des konvektiven Wärmeübergangs. Die Kühlleistung des Bodens erreicht dadurch  Werte von über 50 W /m².

Anlagenhydraulik
Für eine optimale Kühlleistung wird der ClimaLevel Multiboden in diesem Projekt auf tv = 16 °C und tr = 19 °C ausgelegt. Die Spreizung beträgt also lediglich 3K. Entsprechend sind dann die Pumpen und das Rohrnetz auszulegen. Für eine stabile Anlagenhydraulik wird dabei jeder Verteiler mit einem Differenzdruckregler ausgestattet.

Zuluft-Volumenströme
Der Multiboden wird üblicherweise mit 100 Prozent Außenluft betrieben. Die Dimensionierung der Lüftungsanlage erfolgt demzufolge nach der personenbezogenen Außenluftrate je Raum. Bei The Bow beträgt diese 40 m3/h Person. Da die Kühlleistung des Systems nur in geringem Maße von der eingebrachten Zuluft und deren Untertemperatur abhängt, ergibt das eine sehr ökonomische Anlagenkonzeption mit deutlich geringeren Luftmengen als bei reiner Luftkühlung.

Luftauslässe
Die Zuluft strömt über bodenintegrierte Luftauslässe in den Raum. Die zur Anwendung kommenden LLE-Auslässe aus Edelstahl sind eine gemeinschaftliche Entwicklung der ClimaLevel Energiesysteme mit Krantz Komponenten aus Aachen. Ziel der Auslasscharakteristik ist es, eine turbulente Mischlüftung ohne Zugerscheinungen zu schaffen. Die LLE-Auslässe haben eine einheitliche Schlitzbreite von 3 mm und 1 bis 4 Schlitzreihen. Dabei richtet sich die Auswahl der Auslässe nach dem ermittelten Volumenstrom und der Raumhöhe.

Entfeuchtung der Zuluft
Bei ambitionierten Ansprüchen an die Kühlleistung des Systems muss eine Entfeuchtung der Zuluft im Zentralluftgerät stattfinden. Die notwendige Entfeuchtungsleistung ist bei der Dimensionierung des Kälteaggregats zu berücksichtigen.

Bodenaufbau
Um die gewünschte Unterflurverkabelung im Boden unterzubringen, wird bei The Bow die Multiboden Aufbauvariante III eingesetzt. Die Aufbauhöhe beträgt einschließlich Estrich 200 mm. Dabei befindet sich in der ersten Ebene, die auf dem Rohboden verlegt wird, die Unterflurverkabelung mitsamt Bodendosen zur späteren Aufnahme der Elektranten und Boden-Steckdosen. Da das System naturgemäß nicht so flexibel ist wie ein klassischer Doppelboden, müssen Trassen und mögliche Positionierungen von Dosen vorab abgestimmt werden.
